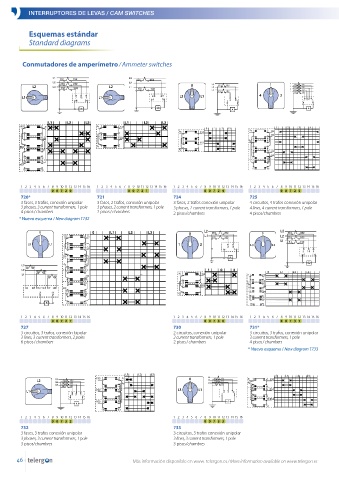

INTERRUPTORES DE LEVAS / CAM SWITCHES

Esquemas estándar
Standard diagrams

Conmutadores de amperímetro / Ammeter switches

L2 L2 0 1

L1 L3 L1 L3 L3 L1 4 2
L2 3

1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16
0 0 7 2 0 0 0 7 2 1 0 0 7 2 4 0 0 7 2 5
720* 721 724 725
3 fases, 3 trafos, conexión unipolar 3 fases, 2 trafos, conexión unipolar 3 fases, 2 trafos conexión unipolar 4 circuitos, 4 trafos conexión unipolar
3 phases, 3 current transformers, 1 pole 3 phases, 2 current transformers, 1 pole 3 phases, 2 current transformers, 1 pole 4 lines, 4 current transformers, 1 pole
4 pisos / chambers 2 pisos / chambers 2 pisos/chambres 4 pisos/chambres
* Nuevo esquema / New diagram T732

0 0

L3 L1 L3 L1
L2 L2

1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16
0 0 7 2 7 0 0 7 3 0 0 0 7 3 1
727 730 731*
3 circuitos, 3 trafos, conexión bipolar 2 circuitos, conexión unipolar 3 circuitos, 3 trafos, conexión unipolar
3 lines, 3 current transformers, 2 poles 2 current transformers, 1 pole 3 current transformers, 1 pole
6 pisos / chambers 2 pisos / chambers 4 pisos / chambers
* Nuevo esquema / New diagram T733

L2 0
L1 L3 L3 L1
L2

1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16
0 0 7 3 2 0 0 7 3 3
732 733
3 fases, 3 trafos conexión unipolar 3 circuitos, 3 trafos conexión unipolar
3 phases, 3 current transformers, 1 pole 3 lines, 3 current transformers, 1 pole
3 pisos/chambres 3 pisos/chambres

46 Más información disponible en www. telergon.es / More information available on www.telergon.es
