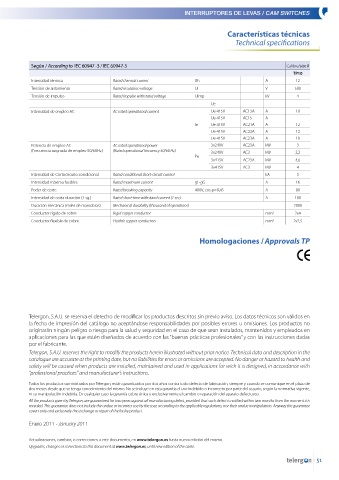

INTERRUPTORES DE LEVAS / CAM SWITCHES

Características técnicas
Technical specifications

Según / According to IEC 60947 -3 / IEC 60947-5 Calibre/size 0
TP10
Intensidad térmica Rated thermal current Ith A 12
Tensión de aislamiento Rated insulation voltage Ui V 500
Tensión de impulso Rated impulse withstand voltage Uimp kV 4
Ue
Intensidad de empleo AC AC rated operational current Ue 415V AC13A A 10
Ue 415V AC15 A
Ie Ue 415V AC21A A 12
Ue 415V AC22A A 12
Ue 415V AC23A A 10
Potencia de empleo AC AC rated operational power 3x240V AC23A kW 3
(Frecuencia asignada de empleo 50/60Hz) (Rated operational frecuency 50/60 Hz) 3x240V AC3 kW 2,2
Pe
3x415V AC23A kW 4,6
3x415V AC3 kW 4
Intensidad de Cortocircuito condicional Rated conditional short-circuit current kA 5
Intensidad máxima fusibles Rated maximum current gL-gG A 16
Poder de corte Rated breaking capacity 400V; cos φ=0,45 A 80
Intensidad de corta duración (1 sg.) Rated short-time withstand current (1 sec) A 100
Duración mecánica (miles de maniobras) Mechanical durability (thousand of operations) 2000
Conductor rígido de cobre Rigid copper conductor mm 2 2x4
Conductor flexible de cobre Flexible copper conductors mm 2 2x2,5

Homologaciones / Approvals TP
