OVER ALL DIMENSIONS                                                              2/71










                                                                                                                       02

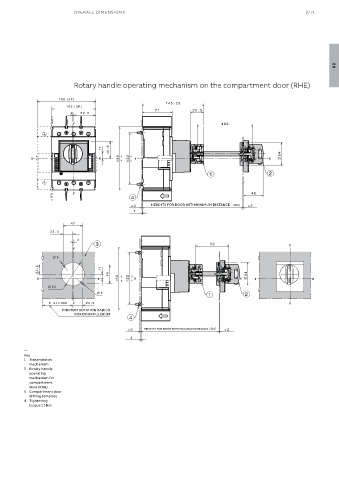

                           Rotary handle operating mechanism on the compartment door (RHE)


















                                                                           1                   2



                                               4
                                                      HEIGHTS FOR DOOR WITH MINIMUM DISTANCE  568.5


















                                                                          1            2


                       MINIMUM ROTATION RADIUS
                           FOR DOOR FULCRUM
                                               4
                                                    HEIGHTS FOR DOOR WITH MAXIMUM DISTANCE  158.5


          —
          Key
          1  Transmission
           mechanism
          2  Rotary handle
           operating
           mechanism for
           compartment
           door (RHE)
          5  Compartment door
           drilling template
          4  Tightening
           torque 1.1Nm
