2/10             SACE TMAX XT LOW VOLTAGE MOLDED CASE CIRCUIT-BREAKERS



          —

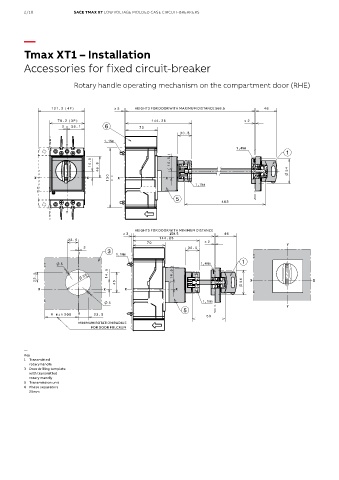

          Tmax XT1 – Installation


          Accessories for fixed circuit-breaker


                           Rotary handle operating mechanism on the compartment door (RHE)



                                                HEIGHTS FOR DOOR WITH MAXIMUM DISTANCE 568.5

























                                                HEIGHTS FOR DOOR WITH MINIMUM DISTANCE
                                                             158.5

















                            MINIMUM ROTATION RADIUS
                                 FOR DOOR FULCRUM



          —
          Key
          1  Transmitted
           rotary handle
          3  Door drilling template
           with transmitted
           rotary mandly
          5  Transmission unit
          6   Phase separators
           25mm
