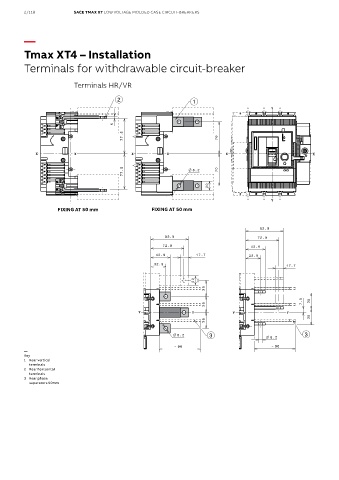

2/118            SACE TMAX XT LOW VOLTAGE MOLDED CASE CIRCUIT-BREAKERS



          —

          Tmax XT4 – Installation


          Terminals for withdrawable circuit-breaker


                           Terminals HR/VR

























                     FIXING AT 50 mm                  FIXING AT 50 mm





























          —
          Key
          1  Rear vertical
           terminals
          2  Rear horizontal
           terminals
          3  Rear phase
           separators 90mm
