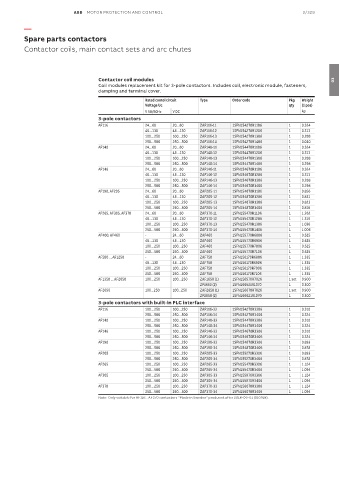

ABB MOTOR PROTECTION AND CONTROL 3/329

—

Spare parts contactors
Contactor coils, main contact sets and arc chutes

Contactor coil modules 03
Coil modules replacement kit for 3-pole contactors. Includes coil, electronic module, fasteners,
damping and terminal cover.
Rated contol circuit Type Order code Pkg Weight
Voltage Uc qty (1 pce)
V 50/60Hz V DC kg
3-pole contactors
AF116 24…60 20…60 ZAF116-11 1SFN154270R1106 1 0.324
48…130 48…130 ZAF116-12 1SFN154270R1206 1 0.313
100…250 100…250 ZAF116-13 1SFN154270R1306 1 0.288
250…500 250…500 ZAF116-14 1SFN154270R1406 1 0.040
AF140 24…60 20…60 ZAF140-11 1SFN154470R1106 1 0.324
48…130 48…130 ZAF140-12 1SFN154470R1206 1 0.313
100…250 100…250 ZAF140-13 1SFN154470R1306 1 0.288
250…500 250…500 ZAF140-14 1SFN154470R1406 1 0.298
AF146 24…60 20…60 ZAF146-11 1SFN154670R1106 1 0.324
48…130 48…130 ZAF146-12 1SFN154670R1206 1 0.313
100…250 100…250 ZAF146-13 1SFN154670R1306 1 0.288
250…500 250…500 ZAF146-14 1SFN154670R1406 1 0.298
AF190, AF205 24…60 20…60 ZAF205-11 1SFN154870R1106 1 0.856
48…130 48…130 ZAF205-12 1SFN154870R1206 1 0.831
100…250 100…250 ZAF205-13 1SFN154870R1306 1 0.823
250…500 250…500 ZAF205-14 1SFN154870R1406 1 0.818
AF265, AF305, AF370 24…60 20…60 ZAF370-11 1SFN155470R1106 1 1.262
48…130 48…130 ZAF370-12 1SFN155470R1206 1 1.316
100…250 100…250 ZAF370-13 1SFN155470R1306 1 1.036
250…500 250…500 ZAF370-14 1SFN155470R1406 1 1.006
AF400, AF460 - 24…60 ZAF460 1SFN155770R6806 1 0.525
48…130 48…130 ZAF460 1SFN155770R6906 1 0.525
100…250 100…250 ZAF460 1SFN155770R7006 1 0.525
250…500 250…500 ZAF460 1SFN155770R7106 1 0.525
AF580 ... AF1250 - 24…60 ZAF750 1SFN156170R6806 1 1.335
48…130 48…130 ZAF750 1SFN156170R6906 1 1.335
100…250 100…250 ZAF750 1SFN156170R7006 1 1.335
250…500 250…500 ZAF750 1SFN156170R7106 1 1.335
AF1350 ... AF2050 100…250 100…250 ZAF1650 (1) 1SFN156570R7026 1 set 0.900
ZP1650 (2) 1SFN166521R1070 1 0.300
AF2650 100...250 100...250 ZAF2650 (1) 1SFN156670R7026 1 set 0.900
ZP2650 (2) 1SFN166621R1070 1 0.300
3-pole contactors with built-in PLC interface
AF116 100…250 100…250 ZAF116-33 1SFN154270R3306 1 0.310
250…500 250…500 ZAF116-34 1SFN154270R3406 1 0.324
AF140 100…250 100…250 ZAF140-33 1SFN154470R3306 1 0.310
250…500 250…500 ZAF140-34 1SFN154470R3406 1 0.324
AF146 100…250 100…250 ZAF146-33 1SFN154670R3306 1 0.310
250…500 250…500 ZAF146-34 1SFN154670R3406 1 0.324
AF190 100…250 100…250 ZAF190-33 1SFN154870R3306 1 0.893
250…500 250…500 ZAF190-34 1SFN154870R3406 1 0.878
AF205 100…250 100…250 ZAF205-33 1SFN155270R3306 1 0.893
250…500 250…500 ZAF205-34 1SFN155270R3406 1 0.878
AF265 100…250 100…250 ZAF265-33 1SFN155470R3306 1 1.124
250…500 250…500 ZAF265-34 1SFN155470R3406 1 1.094
AF305 100…250 100…250 ZAF305-33 1SFN155870R3306 1 1.124
250…500 250…500 ZAF305-34 1SFN155870R3406 1 1.094
AF370 100…250 100…250 ZAF370-33 1SFN156070R3306 1 1.124
250…500 250…500 ZAF370-34 1SFN156070R3406 1 1.094
Note: Only suitable for AF116...AF370 contactors "Made in Sweden" produced after 2018-09-01 (010918).
