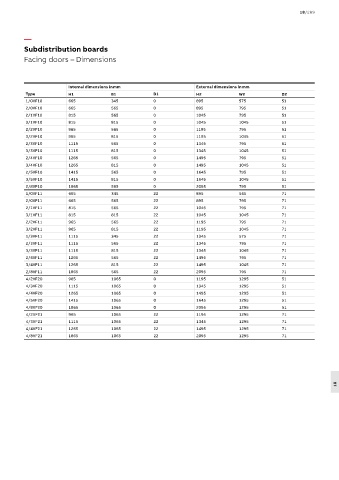

Subdistribution boards
Facing doors – Dimensions
Internal dimensions in mm External dimensions in mm
Type H1 B1 D1 H2 W2 D2
1/0VF10 665 345 0 895 575 51
2/0VF10 665 565 0 895 795 51
2/1VF10 815 565 0 1045 795 51
3/1VF10 815 815 0 1045 1045 51
2/2VF10 965 565 0 1195 795 51
3/2VF10 965 815 0 1195 1045 51
2/3VF10 1115 565 0 1345 795 51
3/3VF10 1115 815 0 1345 1045 51
2/4VF10 1265 565 0 1495 795 51
3/4VF10 1265 815 0 1495 1045 51
2/5VF10 1415 565 0 1645 795 51
3/5VF10 1415 815 0 1645 1045 51
2/8VF10 1865 565 0 2095 795 51
1/0VF11 665 345 22 895 545 71
2/0VF11 665 565 22 895 795 71
2/1VF11 815 565 22 1045 795 71
3/1VF11 815 815 22 1045 1045 71
2/2VF11 965 565 22 1195 795 71
3/2VF11 965 815 22 1195 1045 71
1/3VF11 1115 345 22 1345 575 71
2/3VF11 1115 565 22 1345 795 71
3/3VF11 1115 815 22 1345 1045 71
2/4VF11 1265 565 22 1495 795 71
3/4VF11 1265 815 22 1495 1045 71
2/8VF11 1865 565 22 2095 795 71
4/2VF20 965 1065 0 1195 1295 51
4/3VF20 1115 1065 0 1345 1295 51
4/4VF20 1265 1065 0 1495 1295 51
4/5VF20 1415 1065 0 1645 1295 51
4/8VF20 1865 1065 0 2095 1295 51
4/2VF21 965 1065 22 1195 1295 71
4/3VF21 1115 1065 22 1345 1295 71
4/4VF21 1265 1065 22 1495 1295 71
4/8VF21 1865 1065 22 2095 1295 71
